Опис

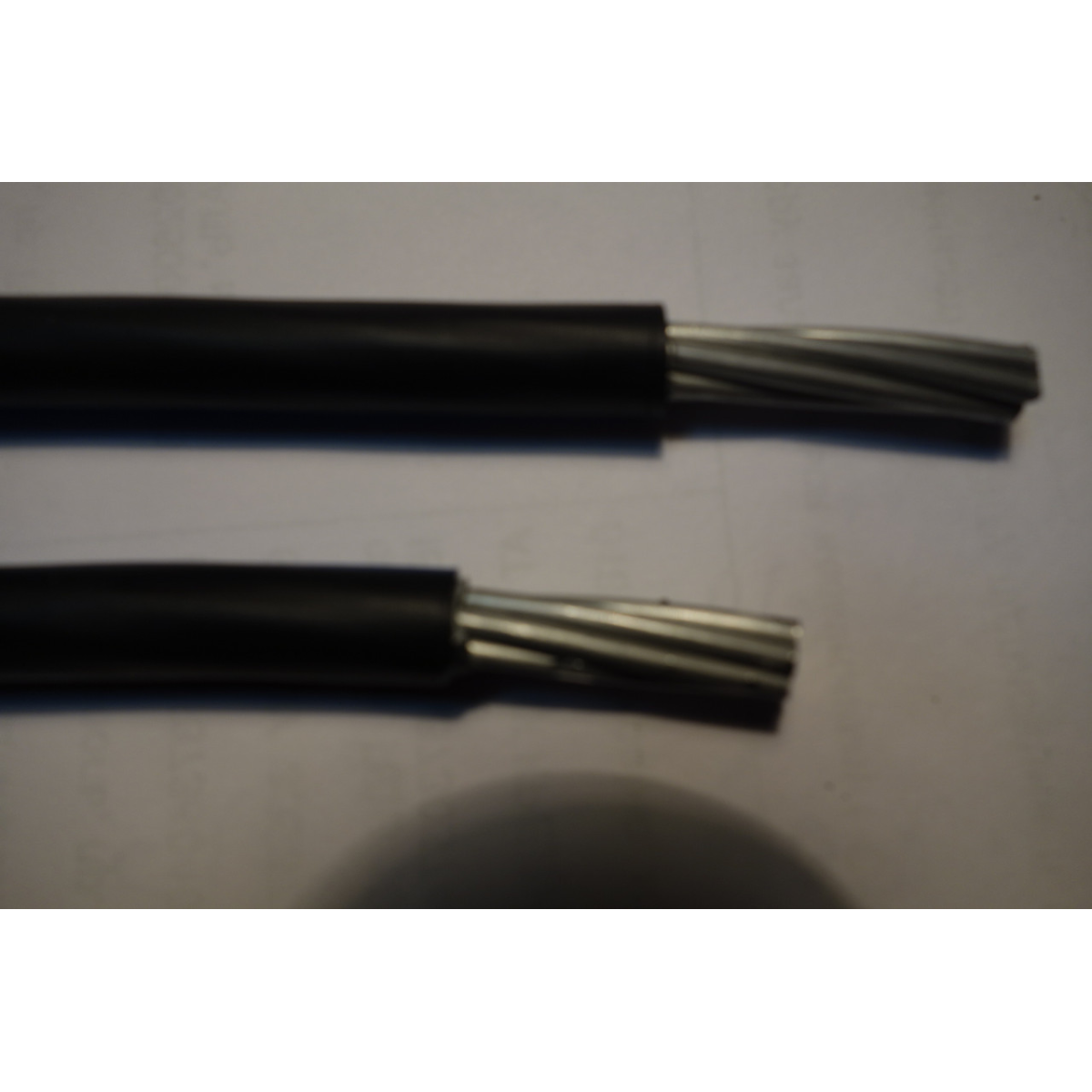

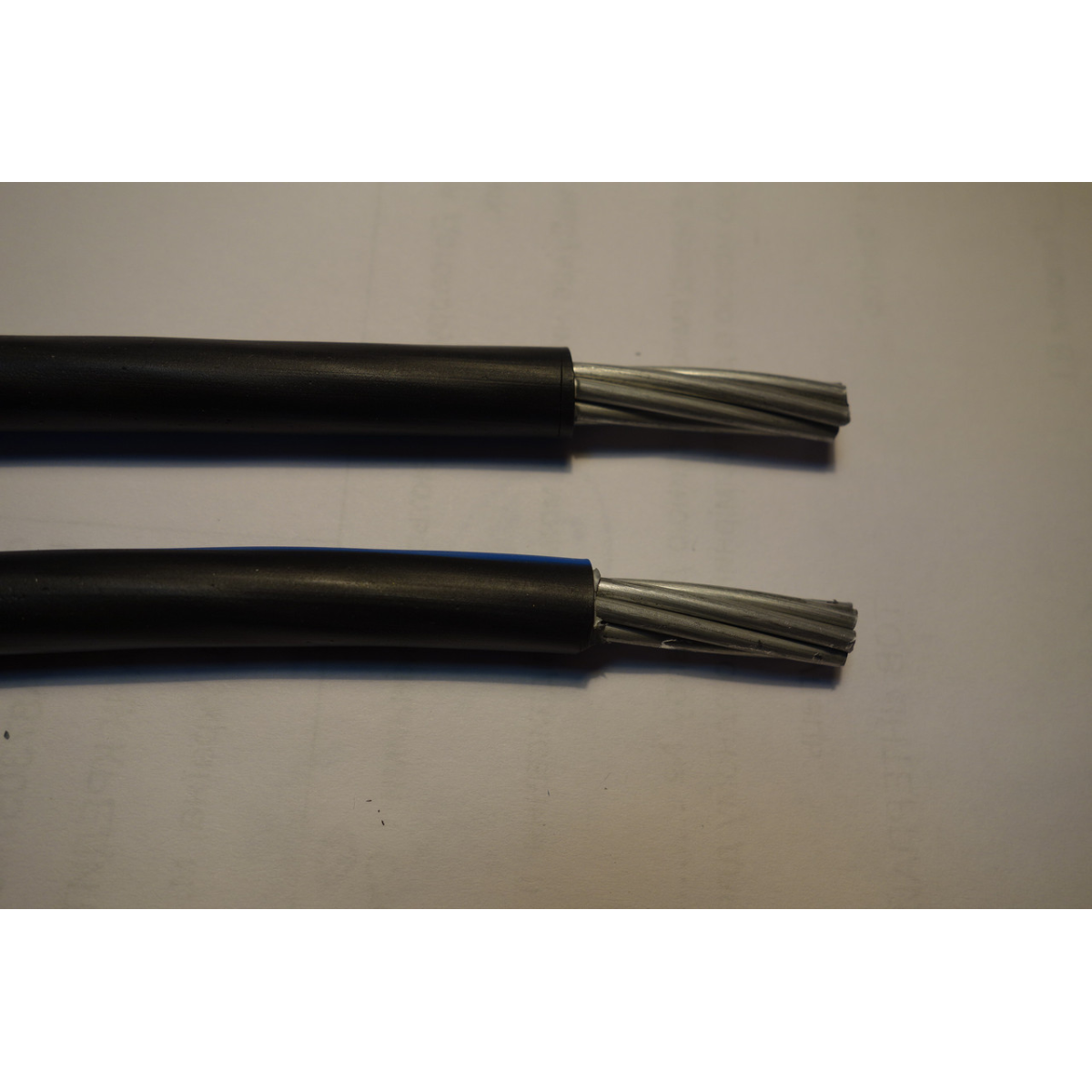

Провід самонесучий ізольований марки СІП-4 має наступну структуру:
1.Багатодротова струмопровідна жила алюмінієва (7*2,24мм.)
2.Ізоляція - термопластичний поліетилен.
Особенности конструкции СИП-4: обе токопроводящие жилы (фазная и нулевая) выполнены из алюминия и имеют равное сечение. Все жилы имеют изоляцию из термопластичного поливинилхлорида.Две изолированные жилы скручены между собой с определённым шагом скрутки, для наилучшего показателя жёсткости кабельной скрутки.
СІП-4 — провід самонесучий з алюмінієвими фазними струмопровідними жилами (без несучої жили), з ізоляцією з термопластичного полівінілхлориду. Робоча напруга: від 220В до 1кВ з частотою 50 Гц. Цей кабель призначений для передачі електроенергії в повітряних лініях електропередачі і відгалужень до вводів в житлові будинки і господарські споруди в районах з помірним і холодним кліматом
Елементи конструкції СІП-4
1. Алюмінієва струмопровідна жила перетином 35 мм2
2. Ізоляція фотостабильного поліетилену
Особливості конструкції
Все токопроводящие жилы (фазные и нулевая) выполнены из алюминия и имеют равное сечение.
Область применения
СИП-4 - Для ответвлений от высоковольтных линий электро передач к вводу и для прокладки по стенам зданий и инжнерных сооружений на номинальное напряжение от 220В до 1 кВ включительно номинальной частотой 50 Гц в атмосфере воздуха II И III по ГОСТ 15150-69,в том числе на побережьях морей, соленых озер,в промышленных районах и районах засоленных песков.
Технические характеристики:
Наименование
Величина
Гарантийный срок эксплуатации, месяц
36
Максимальная рабочая температура жилы, °С
70
Монтаж при температуре, не ниже, °C
-20
Рабочая температура жилы, °С
70
Температура окружающей среды, верхний предел, °C
50
Температура окружающей среды, нижний предел, °C
-60
Характеристики
| Тип проводу |
Силовой |
| Упаковка |

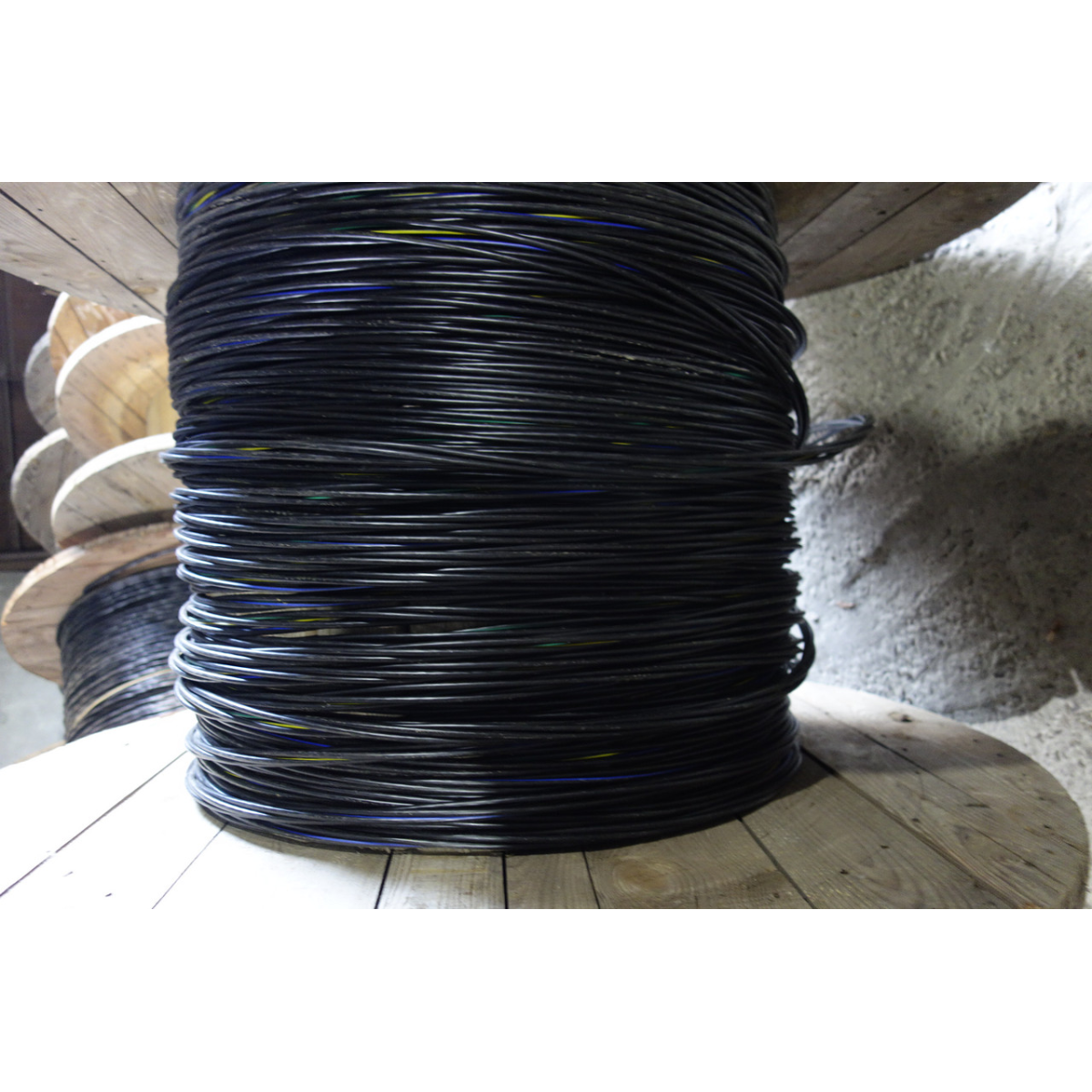

Бухта |
| Конструкція кабелю |
Жесткая |
| Матеріал ізоляції |
Термоэластопласт |
| Наявність ізоляції |
True |
| Номінальна робоча напруга |
1000 |
| Колір ізоляції |
Черный |
| Матеріал оболонки |
Поливинилхлоридный пластикат |
| Площа перерізу |
25 |
| Переріз жили |
25 |
| Скрутка жил |
True |
| Форма перерізу |
Круглая |
| Кількість жил |
2 |
| Тип зовнішньої оболонки |
Термоэластопласт |
| Термін служби |
20 |
| Емальоване покриття |
False |
| Гарантійний термін |
36 |
| Напрямок скручування |
Правое |
| Мінімальна робоча температура |
-55 |
| Відносне подовження, не менше |
2 |
| Максимальна робоча температура |
60 |
| Мінімальна робоча частота |
20 |
| Максимальна робоча частота |
100 |
