Опис

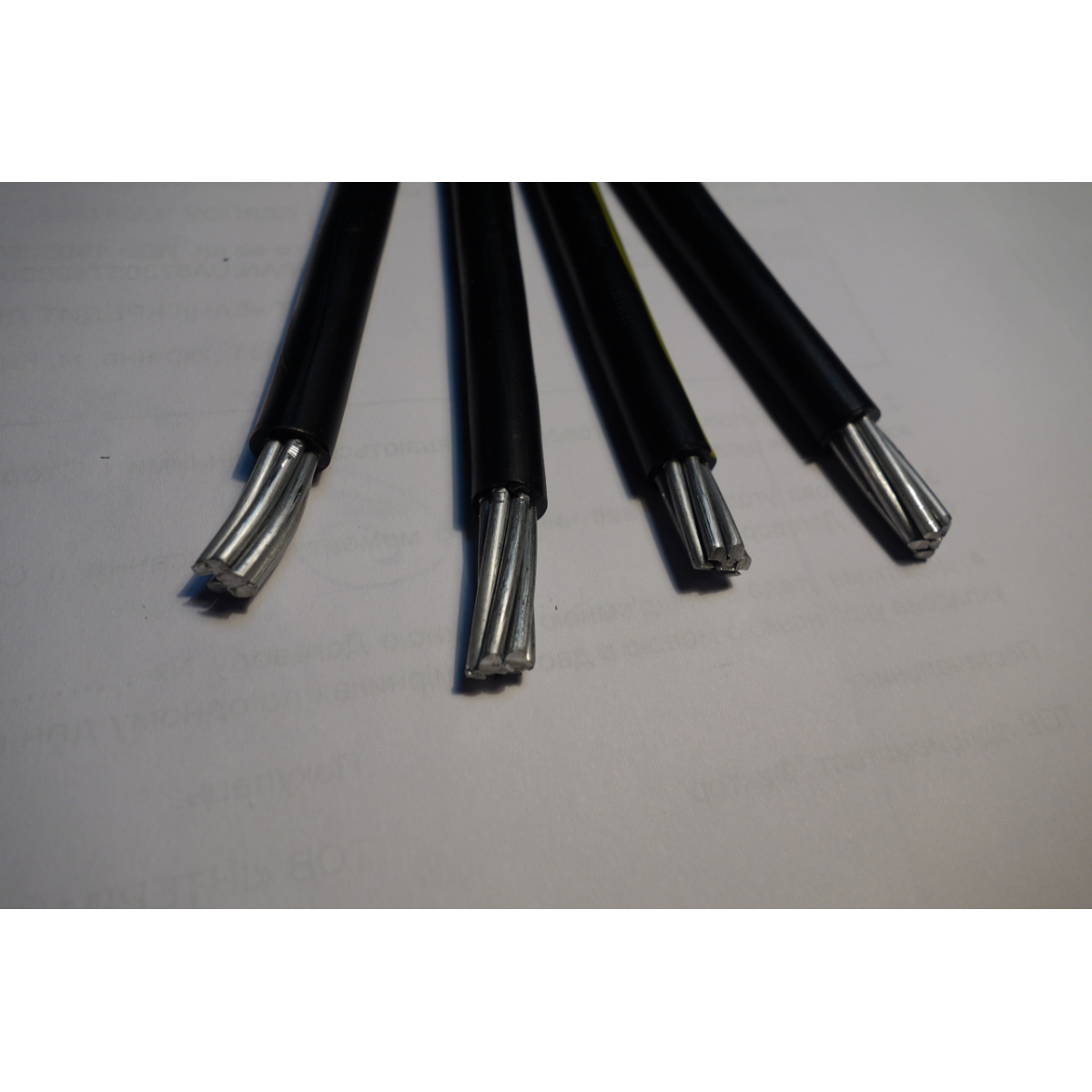

Провід самонесучий ізольований марки СІП-4 має наступну структуру:
1.Багатодротова струмопровідна жила алюмінієва (7*1,87мм.)
2.Ізоляція - термопластичний поліетилен.
Особливості конструкції СІП-4: всі струмопровідні жили (фазні і нульову) виконані з алюмінію і мають рівне розтин. Всі жили мають ізоляцію з термопластичного полівінілхлориду.Всі ізольовані жили скручені між собою з певним кроком скрутки, для найкращого показника жорсткості кабельної скручування.
СІП-4 — провід самонесучий з алюмінієвими фазними струмопровідними жилами (без несучої жили), з ізоляцією з термопластичного полівінілхлориду. Робоча напруга: від 220В до 1кВ з частотою 50 Гц. Цей кабель призначений для передачі електроенергії в повітряних лініях електропередачі і відгалужень до вводів в житлові будинки і господарські споруди в районах з помірним і холодним кліматом
Елементи конструкції СІП-4
1. Алюмінієва струмопровідна жила перерізом 25 мм2
2. Ізоляція фотостабильного поліетилену
Особливості конструкції
Всі струмопровідні жили (фазні і нульову) виконані з алюмінію і мають рівне розтин.
Область застосування
СІП-4 - Для відгалужень від високовольтних ліній електро передач до введення та для прокладання по стінах будівель і инжнерных споруд на номінальну напругу від 380 до 1 кВ включно номінальною частотою 50 Гц в атмосфері повітря II І III за ГОСТ 15150-69,в тому числі на узбережжях морів, солоних озер,у промислових районах і районах засолених пісків.
Технічні характеристики:
Найменування
Величина
Гарантійний термін експлуатації, місяць
36
Максимальна робоча температура жили, °З
70
Монтаж при температурі, не нижче, °C
-20
Робоча температура жили, °З
70
Температура навколишнього середовища, верхня межа, °C
50
Температура навколишнього середовища, нижня межа, °C
-60
Характеристики
| Тип проводу |
Силовой |
| Упаковка |

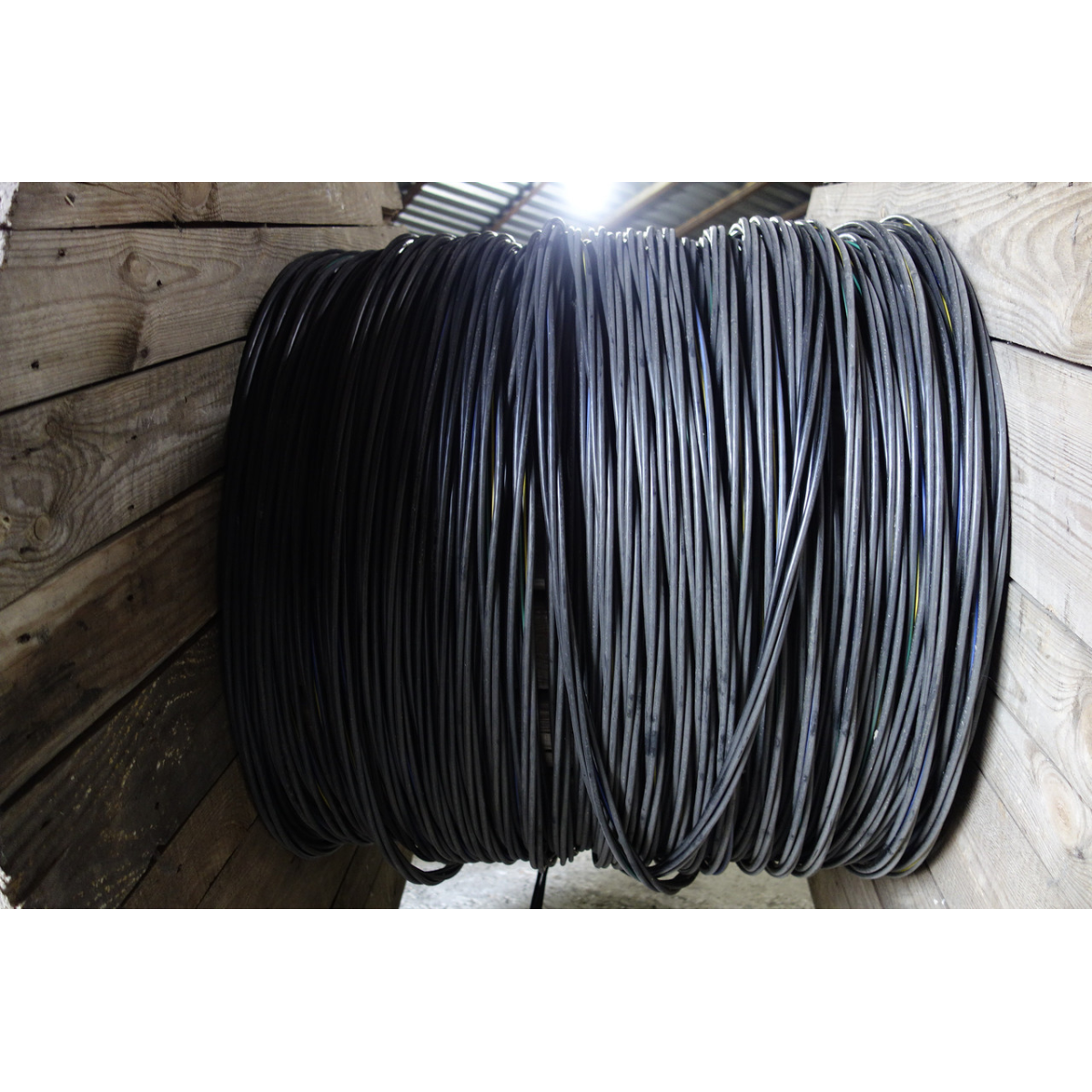

Бухта |
| Конструкція кабелю |
Жесткая |
| Матеріал ізоляції |
Термоэластопласт |
| Наявність ізоляції |
True |
| Номінальна робоча напруга |
1000 |
| Колір ізоляції |
Черный |
| Матеріал оболонки |
Поливинилхлоридный пластикат |
| Площа перерізу |
25 |
| Переріз жили |
25 |
| Скрутка жил |
True |
| Форма перерізу |
Круглая |
| Кількість жил |
2 |
| Тип зовнішньої оболонки |
Термоэластопласт |
| Термін служби |
20 |
| Емальоване покриття |
False |
| Гарантійний термін |
36 |
| Напрямок скручування |
Правое |
| Мінімальна робоча температура |
-55 |
| Відносне подовження, не менше |
2 |
| Максимальна робоча температура |
60 |
| Мінімальна робоча частота |
20 |
| Максимальна робоча частота |
100 |
