Опис

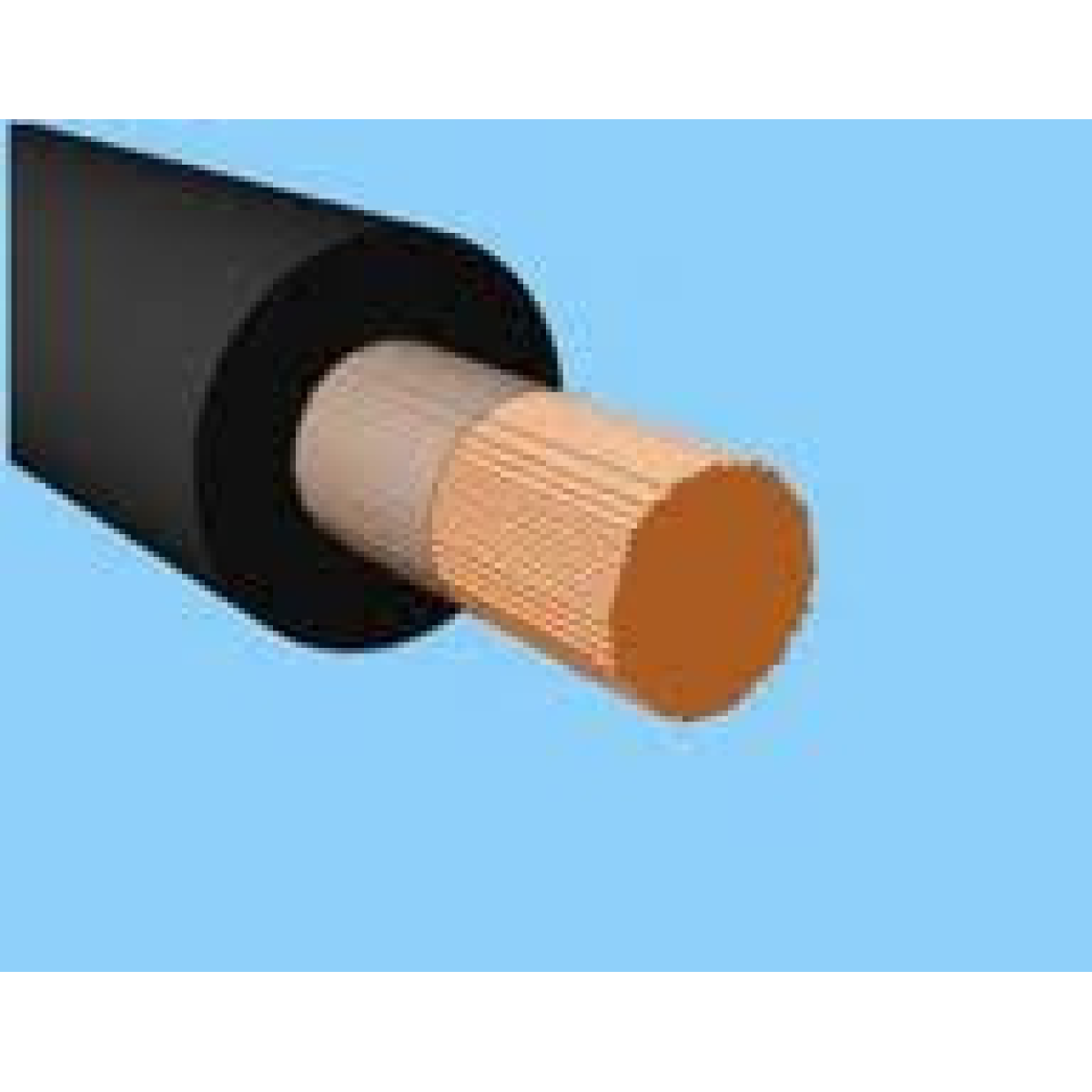

Конструкція кабель КГ 1х25
Абревіатура «КГ» означає:
К — кабель;
Г — гнучкий.
Кабель КГ складається з однієї мідної багато-дротяної жили, ізоляції і оболонки, яка виготовляється з гуми або термопластичного еластомеру (ТЕП). Іноді до основної маркування додають додаткові символи, щоб уточнити технічні характеристики:
КГ-Т — тропічне виконання із захистом від цвілі.
КГн — виконаний з негорючих гумовим або ТЕП покриттям.
КГ-ХЛ — хладостойкое виконання, призначене для експлуатації при температурі до -60 *С.
Особливості експлуатації товару визначає ізоляційний матеріал. У цьому випадку силовий провід КГ проводиться з ізоляцією з гуми або ТЭПа. Матеріал забезпечує відмінну гнучкість, м“якість і міцність.
Чому гума (ТЕП) ізоляція? На відміну від ПВХ-матеріалу, гума (термоеластопласт) набагато стійкіший до механічних маніпуляцій: стиснення, розтягування, згинання, скручування. Матеріал зношується в процесі саморуйнування з роками (природне старіння матеріалу), що подовжує термін експлуатації на десятки років.
Характеристики кабелю КГ
Токо-провідна жила кабелю складається з тонких, скручених між собою мідних дротиків.
Кожна токо-провідна жила кабелю покрита декількома шарами ізоляції з гуми або термоеластопласту.
Зверху на скручені токо-провідні жили наноситься тальк або синтетична плівка.
Скрутки покриваються оболонкою з ТЕП або іншого еластичного матеріалу.
Одножильні кабелі покриті ізоляцією і захисною оболонкою.
Колірна маркування повністю відповідає міжнародним кабельним стандартам: жила заземлення проводу позначається жовто-зеленими поздовжніми смужками.
Основні технічні та температурні характеристики кабелю КГ
Кількість струмопровідних жил від 1 до 5
Номінальна змінна напруга до 660В
Номінальна постійну напругу до 1000В
Частота 400Гц
Допустимий межа нагрівання кабелю +75*З
Опір ізоляції 50 Мом/Км
Температура навколишнього середовища від -40 С до +50 С
Радіус вигину Не менше 8 зовнішніх діаметрів кабелю
У відповідності з нормативними документами електрокабельної промисловості продукція типу КГ відповідає п“ятого класу гнучкості. Цей параметр визначає ступінь вигину кабелю і його стійкості до подібних деформацій. Чим вище значення, тим гнучкіше провід. Заявлений термін служби — не менше 4 років.
Область застосування кабелю КГ
Кабель КГ використовується для підключення потужних мобільних електроспоживачів до мережі. Він не розрахований на постійний і підземний монтаж.
Купити товар рекомендується для прокладки в закритих зонах і приміщеннях (електроінструменти, промислові та побутові електроприлади, електропідйомники). Крім того, його використовують і на відкритій місцевості з різними погодними умовами (будівельні, сільськогосподарські, зварювальні агрегати).
застосовується для гнучкого приєднання пересувних механізмів (баштових кранів, тельферів,низької і високої сторони зварювальних апаратів) до електричних мереж при номінальному напрузі рядовому
до 660 Вольт частотою до 400 Гц, або для постійної напруги до 1000 Вольт.
, медный, многожильный, гибкий рассчитан на прокладку в стальных трубах, металлорукавах,
открытых лотках, для гибкого стационарного и нестационарного монтажа электрических сетей с возможными
постоянными заворотами радиусом не меньше 8 диаметров кабеля, при температуре окружающей среды от - 40 до +50 С.
Кабель медный в резиновой изоляции, гибкий.
Кабель КГ 1х25 имеет широкое применение как в промышленности, так и в быту.
Он используется для сварочных аппаратов, автомобильных зарядных и пусковых устройств (“прикуриватель“) и т.д.
Кабель КГ 1х25 остается гибким даже при температуре -40 градусов.
Маркировка КГ 1х25
Изолированные жилы кабелей должны иметь маркировку:
- расцветкой - в кабелях с числом жил от двух до пяти включительно;
- расцветкой или нумерацией - в кабелях с числом жил более пяти.
Маркировка расцветкой или цифрами должна быть стойкой, различимой и прочной. Напечатанные цифры должны быть четкими.
При маркировке расцветкой каждая изолированная жила должна быть одного цвета, кроме двухцветной жилы заземления, обозначенной комбинацией цветов зеленого и желтого. При наложении многослойной изоляции допускается расцветка только наружного слоя.
Изоляция нулевой жилы должна быть голубого цвета. Если нулевая жила отсутствует, голубой цвет можно применить для расцветки любой жилы.
Цвет жил: расцветка не нормирована
Кабель медный в резиновой изоляции, гибкий.
Кабель КГ 1х25 имеет широкое применение как в промышленности, так и в быту.
Он используется для сварочных аппаратов, автомобильных зарядных и пусковых устройств (“прикуриватель“) и т.д.
Кабель КГ 1х25 остается гибким даже при температуре -40 градусов.
Характеристики
| Тип проводу |
Силовой |
| Упаковка |
Катушка |
| Конструкція кабелю |
Гибкая |
